上海金屬軟管的結構(上海金屬軟管的應用)
金屬軟管的特點：
金屬軟管是以波紋管為核心元件的輸送各種流體的管路配件，其工作性質是在管道與管道、管道與設備、設備與設備之間的連接中起到補償作用的補償元件:由波紋管、網套、焊環和接頭組合或由波紋管和接頭(法蘭)組合。
其主體是波紋管,本身具有良好的撓性，因波紋管的縱向剛度和抗彎剛度小因而它可以順利地在額定彎曲半徑內工作，網套(鋼帶網套或鋼絲網套)起加強作用，是金屬軟管的“骨架”，根據軟管口徑、壓力不同可為一層、二層或三層。網套是金屬軟管主要承壓構件,使金屬軟管具有一定的承載能力，同時，它還起著保護波紋管的作用。又因波紋管是由不銹鋼材料制成的，所以它有很好的抗腐蝕能力和溫度穩定性。
產品優點
1、金屬軟管具有較好的伸縮性，無阻塞和僵硬;
2、重量輕、口徑一致性好;
3、耐腐蝕性、耐高溫性好;
4、金屬軟管還具有防震動、抗彎曲等特點，可以起到補償位移1吸收應力的作用。
材質
1、波紋管:不銹鋼SUS304、316.
2、網套:不銹鋼SUS304、 316.
3、法蘭:碳鋼、SUS不銹鋼。
二、了解一下金屬軟管的結構：

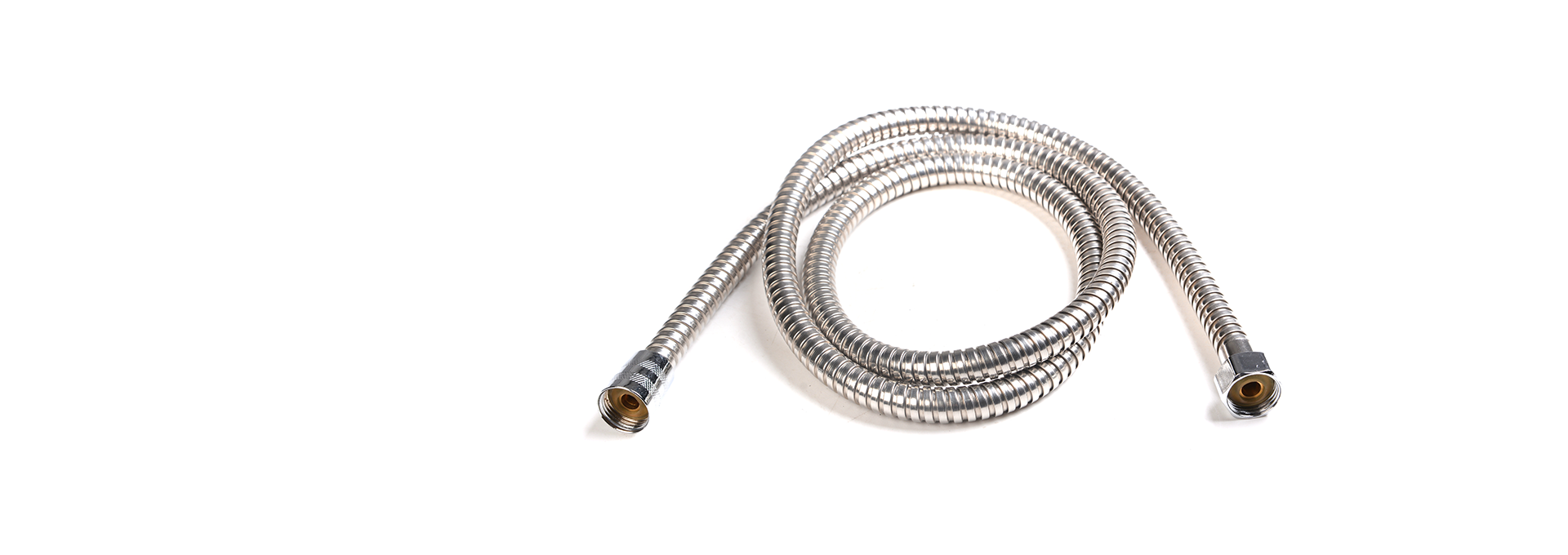

金屬軟管是現代工業設備連接管線中的重要組成部件。金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管，規格從3mm到150mm。小口徑金屬軟管(內徑3mm-25mm)主要用于精密光學尺之傳感線路保護、工業傳感器線路保護。金屬軟管產品包括輸吸油膠管、蒸氣膠管、噴砂膠管、輸吸酸堿膠管、食品膠管、吹氧膠管及各種異型膠管等。廣泛應用于機械、化工、石油、冶金、食品等行業。
耐壓金屬軟管的壓力范圍是多少：軟管的壓力范圍一般為PN0.6―32.0Mpa。額定高達42.0MPa。 金屬軟管是軟管安裝在壓力管路中的主要承壓件，同時對波紋管起護套作用，金屬軟管根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或鋼帶進行編織。金屬軟管由于制作軟管主要零件的材料是采用奧氏體不銹鋼，因而保證了軟管優良的耐溫性和耐蝕性，軟管的工作溫度范圍很廣，為 -196—600 度，使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼牌號，即可保證金屬軟管的耐蝕性。
1.金屬軟管整體采用1Cr18Ni9Ti不銹鋼材料制成，具有較強的耐腐蝕能力。
2.金屬軟管管體為薄壁不銹鋼管體液壓成形，具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。
3.金屬軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式，方便連接和使用。
4.金屬軟管不僅適于與旋轉接頭的配套，而且廣泛用于多種流體介質輸送的軟性連接。耐腐蝕、耐高溫、耐低溫(-196℃~+420℃)，重量輕、體積小、柔軟性好。
三、最后讓我們了解一下金屬軟管的應用范圍：
金屬軟管廣泛用于航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建筑、食品、煙草、交通等行業。
